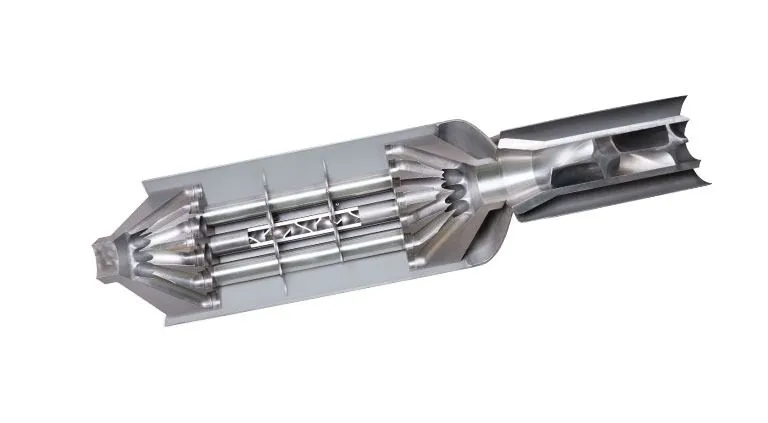

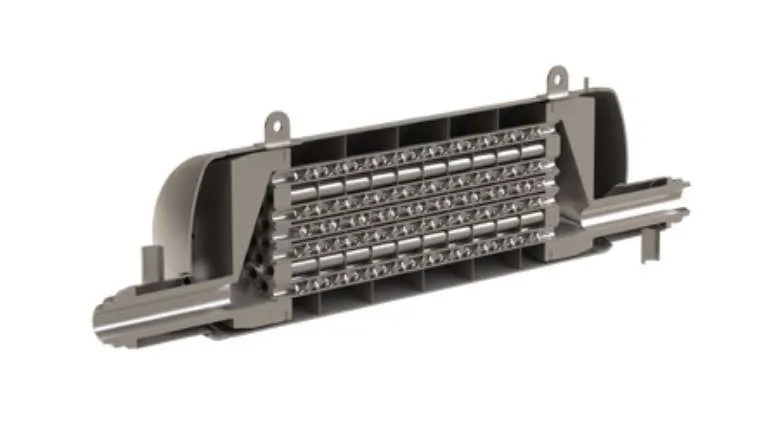

El elemento mezclador en espiral PRIMIX es la base de los intercambiadores de calor de mezcladores estáticos PRIMIX, que pueden utilizarse para calentar y enfriar productos en línea. Debido a su sofisticada construcción, el intercambiador de calor PRIMIX adopta una posición única entre la carcasa actual y los intercambiadores de calor tubulares. Todos los intercambiadores de calor PRIMIX son diseñados y fabricados según las especificaciones del cliente. Los intercambiadores de calor están disponibles para el tratamiento de líquidos de alta viscosidad.
Posibilidad de conexión especial mezclador-colector, lo que permite un verdadero flujo de tapón
Transferencia de calor mejorada, lo que resulta en un peso un 30 - 40% menor
Menor caída de presión en el producto y en el lado del líquido de servicio
Menores volúmenes y tiempos de permanencia más cortos
Caracteristicas basicas
Intercambiadores de calor en espiral - refresco más rápido, mejor mezcla
El diseño del elemento con forma de espiral se ocupa naturalmente de una transferencia de calor aumentada - hasta un factor 3. Esto es causado por el fuerte flujo radial que causa un aumento en la velocidad de refresco en las paredes internas del tubo de proceso.
20 a 100% más transferencia de calor
La Tecnología de Conexión Avanzada (ACT) aplicada entre el tubo y los elementos mezcladores tiene una resistencia a la transferencia de calor igual a la resistencia del material base del tubo y del elemento. Debido a esta característica, la superficie de cada elemento mezclador empieza a comportarse como una superficie de intercambio de calor adicional, lo que, en comparación con los intercambiadores de calor convencionales, mejora la transferencia de calor entre un 20 y un 100%.
El intercambiador de calor del mezclador estático es adecuado para medios difíciles, por ejemplo
Si un intercambiador de calor de tubo y placa estándar ya no funciona correctamente, los elementos espirales del intercambiador de calor entran en juego. El estiramiento y plegado de las capas líquidas tiene un efecto positivo en la transferencia de calor.
Algunas aplicaciones para industrias específicas:
Intercambiador de calor para líquidos viscosos como polímeros
- Enfriamiento de un polímero a una temperatura constante en la alimentación del molino de PET
- Refrigeración de la masa fundida
- Calefacción
- Intercambiador de calor de polímero para molino
Intercambiador de calor para alimentos
- Calentar y enfriar levemente alimentos
- Muy adecuado para medios de proceso viscosos como el almidón
Intercambiador de calor con vaina aislante

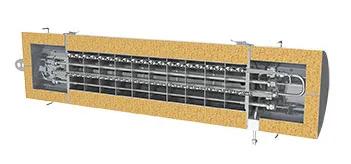

Los intercambiadores de calor pueden suministrarse opcionalmente con una vaina aislante. El calentamiento y/o enfriamiento de líquidos en un proceso continuo es una operación frecuente en la industria química pero también en la industria alimentaria.
Descargas
El intercambiador de calor del mezclador estático
La alternativa fiable a un intercambiador de calor de placas, un intercambiador de calor de superficie raspada, un intercambiador de calor tubular o un intercambiador de calor en forma de espiral.
Se pueden distinguir los siguientes tipos de intercambiadores de calor estacionarios:
-
Intercambiador de calor de placas
-
Intercambiador de calor de tubo
-
Intercambiador de calor de tubo en espiral
-
Intercambiador de calor de mezclador estático
Funcionalidad de los intercambiadores de calor; presión de trabajo, temperatura de proceso y viscosidad
La funcionalidad de cada tipo de intercambiador de calor viene determinada en gran medida por la presión de trabajo aplicada, la temperatura del proceso y la viscosidad correspondiente del medio de proceso. La capacidad deseada se consigue eligiendo un determinado tamaño constructivo o conectando varios intercambiadores de calor en paralelo.
Los tipos de intercambiadores de calor mencionados anteriormente se colocan en orden de menor a mayor funcionalidad; el intercambiador de calor con elementos mezcladores estáticos es el más funcional.
¿Es mejor un intercambiador de calor de mezclador estático para medios viscosos que un intercambiador de calor de placas?
En aplicaciones en las que se procede al tratamiento térmico de medios y procesos de proceso viscosos en los que, por ejemplo, el almidón puede gelatinizarse, debe elegirse un sistema con una aplicabilidad más amplia. . El intercambiador de calor de placas, en particular, está limitado por la presión de trabajo admisible. Las presiones por encima de unos 6 bar son demasiado altas para este tipo, mientras que en procesos donde se incluyen largos ciclos de calentamiento y enfriamiento, el límite se alcanza rápidamente.
Mejor intercambio térmico que el intercambiador de calor en forma de espiral y tubo debido a la ausencia de efecto túnel
Los límites de aplicabilidad del intercambiador de calor de tubo se dan principalmente durante el enfriamiento de medios de proceso viscosos, en los que, como resultado del efecto túnel producido por el ensuciamiento del producto, se forma una capa aislante de producto en la pared interna, lo cual puede menoscabar gravemente la transferencia de calor. Además, la capa restante del producto aislante puede tener un efecto negativo en la calidad del producto final. El intercambiador de calor en forma de espiral tiene problemas similares en este campo de aplicación al intercambiador de calor de tubo. El intercambiador de calor de mezclador estático presenta la gran ventaja, frente a los intercambiadores de calor mencionados, de que se reducen las diferencias de temperatura sobre la sección transversal de la superficie del flujo, por lo que no se forma ninguna capa aislante y, por lo tanto, este tipo es muy útil para el intercambio de calor en medios de proceso con una alta viscosidad.
Más información sobre la aplicación del intercambiador de calor de mezclador estático
Encontrará otras aplicaciones de los intercambiadores de calor estáticos en las hojas de datos de nuestros casos prácticos y en el menú industrias.
Todo es cuestión de diseño
En PRIMIX, el diseño es algo más. Incluye la ingeniería y una reflexión junto con el cliente respecto al proceso. Definir claramente los parámetros relevantes y, cuando sea necesario, atreverse a hacer preguntas críticas. Esto con el objetivo de obtener el máximo rendimiento en el proceso. El diseño previsto se calcula íntegramente en nuestro propio software PRIMIX Dynamics y posteriormente se diseña en SolidWorks®. Las instrucciones y cálculos de diseño se basan en criterios estrictos formulados en los estándares de diseño industrial actuales para dispositivos de alta presión. Más información sobre el diseño de PRIMIX.
Especificaciones técnica
Gama de productos Intercambiadores de calor de mezcladores estáticos
Los intercambiadores de calor PRIMIX pueden fabricarse, por ejemplo, a partir de los siguientes materiales:
- Acero al carbono (baja temperatura) y acero de baja aleación, por ejemplo A106 Gr. B, A333 Gr. 6, A335 Gr. P11, etc.
- Acero inoxidable, p. ej. 316L(1.4404), 304L(1.4306), 321(1.4541), 316Ti (1.4571), etc.
- Dúplex y superduplex (1.4462)
- Materiales exóticos como: aleaciones, Hastelloy®, titanio, níquel, Incoloy®
Acabado superficial de los intercambiadores de calor
La superficie del intercambiador de calor del mezclador estático puede acabarse, tratarse o limpiarse según sus especificaciones. Varias técnicas de tratamiento son:
- Tinción y pasivación
- Molienda y granallado de vidrio o arenado
- Acabado pulido para una superficie perfectamente lisa
- (Electro) pulido
- Cromado
- Limpieza ultrasónica
Bridas y conectores aplicados
El intercambiador de calor del mezclador estático se puede suministrar con varios tipos de bridas y conectores. La conexión dependerá del proceso, del diámetro del tubo y de la junta deseada.
Tipo de conector (otros, disponibles a demanda)
- Extremos de soldadura biselados ASME B16.25
- Bridas EN1092-1: tipo 01, tipo 11, etc.
- Bridas ASME B16.5, B16.47. FF, WN RF, RTJ, etc.
- Bridas y manguitos sueltos para materiales plásticos de construcción
- Bridas sanitarias, p. ej. DIN11851, bio-conexión, abrazadera triple, DIN11864 aséptico, SMS
- Extremos roscados, p. ej. juntas de unión, Swagelok®
Opciones e implementaciones del intercambiador de calor
- Desmontable
- Lados de afluencia pulidos
